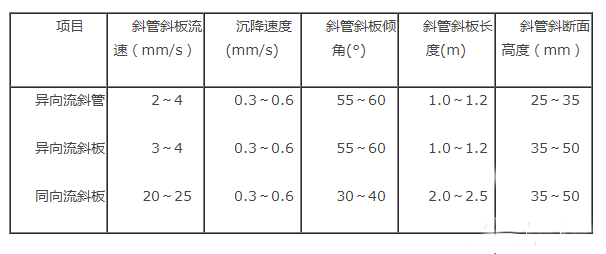

異向流蜂窩斜管沉淀池設計要點

異向流蜂窩斜管沉淀池要求原水濁度長期低于1000度，蜂窩斜管沉淀區液面負荷可采用9.0~11.0m3/(h·m2)；管徑為25~35mm，管長為1m；水平傾角采用60°；蜂窩斜管上部清水區保護高度不宜小于1.5m。

同向流蜂窩斜管沉淀池設計要點

同向流蜂窩斜管沉淀池適用于渾濁度長期低于200度的原水；斜板沉淀區液面負荷，應根據原水情況及相似條件水廠的運行經驗或試驗資料確定，一般可采用30~40m3/(h·m2)；斜板間距為35mm；蜂窩斜管長度為2.0~2.5m，排泥區斜板長度不小于0.5m；沉淀區斜板傾角為40°，排泥區斜板傾角為60°。

蜂窩斜管沉淀池排泥不暢原因分析

1、蜂窩斜管沉淀池采用機械排泥，容易在沉淀池邊緣和端部形成刮泥死角，引起該部積泥區內積泥較多；

2、排泥管設計不合理。

解決方法

1、改造蜂窩斜管沉淀池池型，減少刮泥死角，排泥采用大泥斗重力排泥，局部水流擾動少且不容易堵塞，滑泥角度大于小泥斗，滑泥徹底。

2、采用刮泥機排泥，增加池底排泥溝數目，以改善排泥效果。
